振动筛分仪的核心任务是把一堆大小混杂的颗粒按粒径分开。仪器完成这一任务的全过程可以概括为：让筛网做高速微小跳动，使颗粒在惯性作用下自动分层，随后小于网孔的颗粒依次“钻”过筛孔，实现粒度分级。

一、激振

1. 激振源位置与类型
   振动筛分仪的激振元件安装在设备最底部，常见有两种形式：
   (1) 电磁铁—衔铁系统：线圈通电后产生交变磁场，吸引和释放衔铁，形成高频往复力；
   (2) 电机—偏心块系统：微型电机带动双偏心块旋转，产生周期离心力。
   实验室级仪器多采用电磁式，因其振幅可做到 0.05 mm 级微调，且无机械磨损。

2. 激振参数范围
   频率：50 Hz 或 100 Hz（对应 3000 次/分或 6000 次/分），通过晶闸管移相或变频器无级调节；
   振幅：0.2–2 mm，连续可调，重复精度 ±0.05 mm；
   加速度：Γ = A(2πf)²/g，最大可达 8–10 g，足以把 2 kg 粉体整体抛离筛网 0.1–0.3 mm，形成“全筛面悬浮”状态，防止堵孔。

3. 能量传递路径
   电磁力→振动板→标准筛塔→颗粒。振动板通常采用硬铝合金整体铣削，表面阳极氧化，质量轻、刚性高，可把 95 % 以上的激振能量向上传递，自身形变<1 µm。

二、分层

1. 惯性分层机制
   颗粒被抛起后，在重力场与振动场耦合作用下，大颗粒因质量大、惯性大，回落时间短；小颗粒质量小、惯性小，可被气流或微细二次振动“拖”到下层。多次循环后形成“上粗下细”的稳定分布，文献称为“巴西坚果效应”的受控版本。

2. 分层时间常数
   对于 0.1–1 mm 的玻璃珠，分层达到 90 % 平衡仅需 3–5 s；对于<45 µm 的粘性粉末，需借助 0.5 % 分散剂（如六偏磷酸钠）及间歇振动模式，时间常数延长至 15–20 s。

3. 分层优劣的直观判据
   透过透明顶盖观察，若颗粒表面出现明显“波纹”且颜色自上而下逐渐变深（细颗粒通常颜色更深），即可判断分层完成，可进入正式计时筛分阶段。

三、透筛

1. 透筛概率模型
   单颗粒透筛概率 P 与无量纲参数 K = d/a 相关（d—粒径，a—筛孔尺寸）。当 K < 0.8 时，P ≈ 1；当 0.8 < K < 1 时，P 随 K 指数下降；K > 1 时 P ≈ 0。振动的作用就是把处于 0.8 < K < 1 区间的“临界颗粒”多次抛起，增加其通过机会，从而提高筛分效率。

2. 防堵机制
   (1) 垂直抛掷：瞬时加速度 >7 g，可把卡在网孔的颗粒“拔”出；
   (2) 微幅旋转：电磁式仪器通过不对称磁场引入 2–5° 的水平扭摆，使筛丝对颗粒产生“擦板”效应，进一步降低堵孔率；
   (3) 间歇模式：每运行 30 s 暂停 5 s，利用颗粒自重对筛丝进行“二次清洗”，堵孔率可再降 40 %。

3. 透筛终点判定
   国标 GB/T 6003.1 规定：筛分进行至每分钟通过筛网的物料量小于总投料量的 0.1 % 时，即可视为终点。现代仪器内置压电称重传感器，可实时监测筛下物质量流量，自动停机，重复性误差 ≤0.3 %。

四、控制

1. 参数漂移对结果的影响
   实验数据显示，在 3000 次/分固定频率下，振幅从 0.5 mm 增至 2 mm，D50 可正向漂移 8 %；若振幅固定 1 mm，频率从 2500 次/分提到 3500 次/分，D50 负向漂移 5 %。因此，教学与质检文件均要求“一旦设定，不得随意更改”，并在实验记录中注明实测振幅（激光位移计读数）与频率（光电编码器读数）。

2. 自动校准功能
   高端型号内置加速度计与 PID 闭环，可在 5 s 内把振幅修正到设定值，修正精度 ±0.02 mm；同时通过 RS232 把实时参数上传电脑，满足 FDA 21 CFR Part 11 的电子记录要求。

五、安全与直观

1. 全透明顶盖

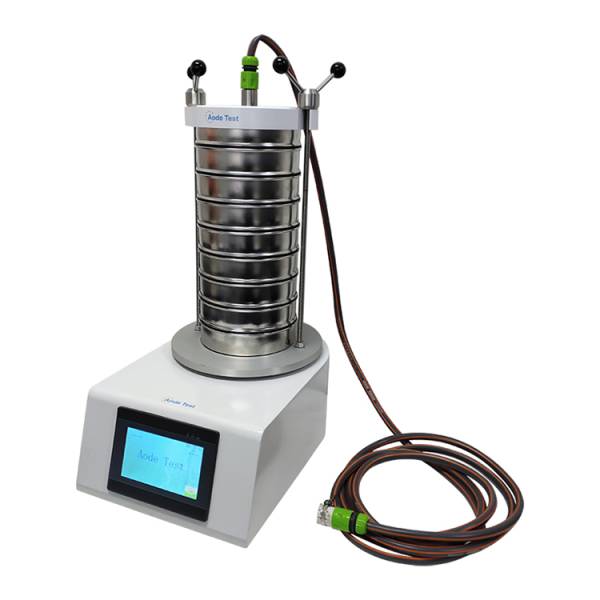

   奥德系列振动筛分仪顶部采用全透明顶盖，操作人员通过透明顶盖直接观察颗粒跳动与分层过程。

2. 二级隔振系统
   一级为橡胶弹簧（固有频率 8–10 Hz），二级为阻尼器（阻尼比 0.15–0.20），可把 85 % 的激振能量隔离在机身内部，实验台残余振动速度<0.5 mm s⁻¹，低于 ISO 10816 规定的“良好”阈值。

3. 低噪音设计
   电磁铁与衔铁之间加入 0.3 mm 厚聚醚醚酮（PEEK）缓冲垫，撞击噪音下降 8 dB(A)；整机运行噪音 ≤65 dB(A) @ 1 m，相当于普通谈话声，可在开放实验室多台同时运行。

振动筛分仪的工作机制可凝练为三个关键词：激振、分层、透筛。掌握这一思路，操作人员即可在数分钟内理解仪器运转原理，并为后续粒度分析实验奠定坚实基础。
